Jak narysować projekt budynku gospodarczego: Poradnik krok po kroku

Projektowanie budynku gospodarczego to proces, który wymaga starannego planowania i uwagi do szczegółów. Niezależnie od tego, czy chcesz zbudować garaż, magazyn czy warsztat, kluczowe jest przestrzeganie określonych kroków. Proces zaczyna się od ustalenia wymagań i funkcji budynku, a kończy na przygotowaniu pełnej dokumentacji.

W trakcie projektowania należy wziąć pod uwagę wiele aspektów, takich jak rozmieszczenie pomieszczeń, konstrukcja dachu, fundamenty oraz zgodność z przepisami budowlanymi. Ważne jest też uwzględnienie lokalizacji budynku na działce i jego relacji do otoczenia.

Najważniejsze informacje:

• Określ przeznaczenie i funkcje budynku przed rozpoczęciem projektowania
• Wykonaj szczegółowe rysunki: rzuty, przekroje i elewacje
• Uwzględnij wymogi prawne, szczególnie dla budynków powyżej 35 m²
• Zaplanuj konstrukcję, w tym dach, fundamenty i ściany nośne
• Przygotuj kompletną dokumentację z opisem technicznym i kosztorysem

Przygotowanie do rysowania projektu budynku gospodarczego

Zanim przystąpisz do rysowania projektu budynku gospodarczego, musisz odpowiednio się przygotować. Oto lista niezbędnych narzędzi i materiałów:

• Deska kreślarska lub stół kreślarski
• Papier techniczny lub kalka techniczna
• Ołówki różnej twardości (H, HB, B)
• Linijka, ekierka i kątomierz
• Cyrkiel i krzywiki
• Gumka kreślarska
• Program CAD (opcjonalnie)

Znajomość podstawowych pojęć jest kluczowa przy projektowaniu budynku gospodarczego. Rzut to widok z góry, przekrój pokazuje wnętrze budynku, a elewacja to widok zewnętrzny. Skala określa stosunek wymiarów na rysunku do rzeczywistości.

Oto standardowe wymiary i proporcje typowych budynków gospodarczych:

Typ budynku	Szerokość	Długość	Wysokość
Garaż jednostanowiskowy	3-4 m	5-6 m	2,5-3 m
Warsztat	4-5 m	6-8 m	2,8-3,5 m
Mały magazyn	5-6 m	8-10 m	3-4 m
Budynek gospodarczy wielofunkcyjny	6-8 m	10-15 m	3,5-5 m

Określanie wymagań i funkcji budynku

Jak zaprojektować budynek gospodarczy? Zacznij od precyzyjnego określenia jego przeznaczenia. Zastanów się, czy ma to być garaż, warsztat, magazyn czy może wielofunkcyjny obiekt. Weź pod uwagę swoje bieżące potrzeby, ale pomyśl też o przyszłości.

Kolejnym krokiem jest analiza sprzętu i narzędzi, które będą przechowywane w budynku. To pomoże określić niezbędną przestrzeń i rozkład pomieszczeń. Pamiętaj o zapewnieniu wygodnego dostępu i miejsca do manewrowania.

Określając wymagane powierzchnie i wymiary, kieruj się zasadą "lepiej więcej niż mniej". Uwzględnij przestrzeń na przejścia, składowanie i ewentualną rozbudowę. Standardowe wymiary znajdziesz w powyższej tabeli.

Przy planowaniu okien, drzwi i otworów wentylacyjnych, weź pod uwagę:

• Naturalne oświetlenie i wentylację
• Rozmiary sprzętu, który będzie wprowadzany do budynku
• Bezpieczeństwo (zamki, kraty)
• Efektywność energetyczną
• Estetykę i spójność z głównym budynkiem

Czytaj więcej: Dom szkieletowy w stylu amerykańskim: co musisz wiedzieć

Tworzenie planu działki

Aby stworzyć plan działki, zmierz jej wymiary taśmą mierniczą. Narysuj kształt w skali na papierze milimetrowym, przyjmując np. 1 cm = 1 m. Zaznacz kierunki świata i istniejące obiekty. Upewnij się, że pomiary są dokładne.

Zaznaczając położenie budynku, uwzględnij przepisy budowlane. Typowo, budynek gospodarczy powinien być oddalony minimum 4 m od granicy działki. Sprawdź lokalne regulacje, gdyż mogą się różnić.

Pamiętaj też o nasłonecznieniu i kierunkach wiatru. Optymalne ustawienie może wpłynąć na komfort użytkowania i efektywność energetyczną.

Planując dojazd i wejście, zapewnij wygodny dostęp dla pojazdów i pieszych. Uwzględnij szerokość bramy i ewentualne place manewrowe. Zadbaj o odpowiednie odwodnienie i utwardzenie nawierzchni.

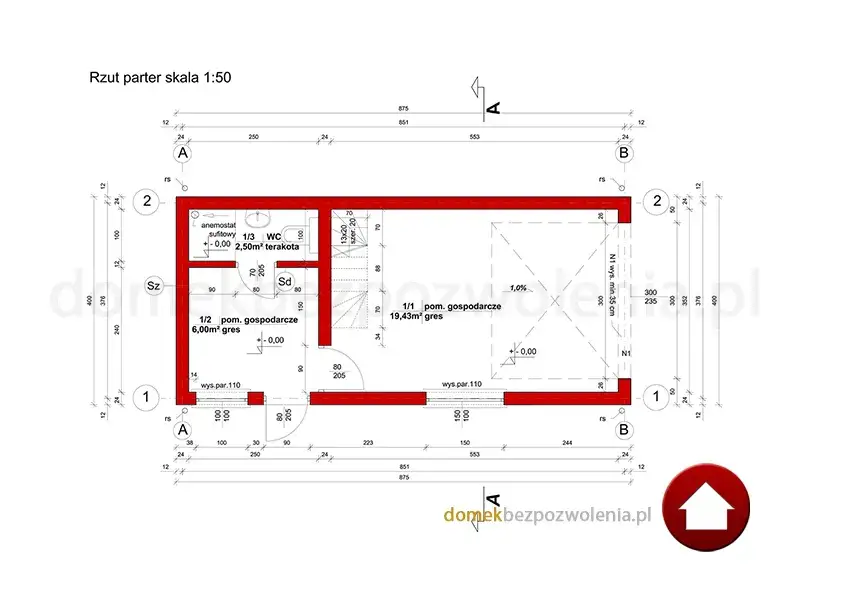

Rysowanie rzutów budynku

Jak narysować rzut budynku gospodarczego? Oto krok po kroku instrukcja:

• Wybierz skalę (np. 1:50 lub 1:100)
• Narysuj obrys zewnętrzny budynku
• Zaznacz grubość ścian (zwykle 15-30 cm)
• Wrysuj wewnętrzne ściany działowe
• Umieść drzwi i okna
• Zaznacz kierunki otwierania drzwi
• Dorysuj schody (jeśli są planowane)
• Dodaj symbole urządzeń i wyposażenia

Zaznaczając pomieszczenia, kieruj się ich funkcjonalnością. Garaż powinien mieć bezpośredni dostęp z zewnątrz. Warsztat warto umieścić przy naturalnym świetle. Magazyn może być w głębi budynku.

Pamiętaj o ergonomii - zapewnij wystarczającą przestrzeń do poruszania się i pracy. Oznacz pomieszczenia i podaj ich wymiary.

Rysując ściany, używaj odpowiednich grubości linii. Ściany nośne rysuj grubszą linią niż działowe. Zaznacz materiał konstrukcyjny (np. cegła, pustak, drewno) zgodnie z normami rysunku technicznego.

Kreślenie przekrojów budynku

Wybierając charakterystyczne przekroje, skup się na miejscach, które najlepiej pokazują konstrukcję budynku. Typowo rysuje się przekrój przez środek budynku, ukazując jednocześnie dach, ściany i fundamenty.

Zaznaczając wysokości, zacznij od poziomu terenu (zwykle oznaczanego jako ±0,00). Podaj wysokość pomieszczeń, zwykle 2,5-3 m dla budynków gospodarczych. Zaznacz grubość stropu i wysokość do kalenicy dachu.

Elementy konstrukcyjne, takie jak belki czy nadproża, rysuj z zachowaniem proporcji. Użyj różnych rodzajów linii dla elementów ciętych i widocznych.

Przy uwzględnianiu konstrukcji dachu i fundamentów:

• Pokaż układ krokwi i innych elementów więźby dachowej
• Zaznacz izolacje (termiczną, przeciwwilgociową)
• Narysuj warstwy podłogi i posadowienie fundamentów
• Uwzględnij systemy odprowadzania wody (rynny, spusty)
• Pokaż przewody kominowe i wentylacyjne

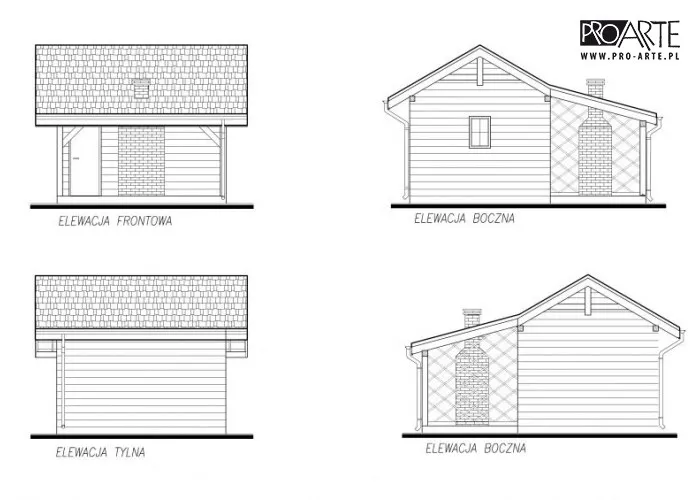

Projektowanie elewacji budynku

Rysowanie elewacji budynku gospodarczego zaczynamy od narysowania głównych linii - obrysu ścian, dachu, okien i drzwi. Zachowaj proporcje zgodne z rzutami i przekrojami. Wykonaj rzuty wszystkich czterech elewacji, aby uzyskać pełny obraz budynku.

Zaznaczając materiały, użyj odpowiednich symboli lub opisów. Cegłę możesz zaznaczyć delikatnym wzorem, tynk gładką powierzchnią. Kolorystykę najlepiej przedstawić w formie próbek kolorów z podpisami.

Przy wyborze kolorów i materiałów, kieruj się nie tylko estetyką, ale i funkcjonalnością. Jasne kolory odbijają światło, co może być korzystne w gorącym klimacie.

Uwzględniając detale architektoniczne, zwróć uwagę na obramowania okien, gzymsy czy zdobienia. Nawet prosty budynek gospodarczy można uatrakcyjnić subtelnymi detalami. Pamiętaj, by styl pasował do głównego budynku na posesji.

Dodawanie szczegółów konstrukcyjnych

Jak stworzyć plan warsztatu czy innego budynku gospodarczego? Kluczowe są szczegóły konstrukcyjne. Zacznij od rysowania konstrukcji dachu. Przedstaw układ krokwi, płatwi i słupów. Zaznacz kąt nachylenia połaci dachowych i sposób ich pokrycia.

Określ wymiary poszczególnych elementów więźby dachowej. Uwzględnij ewentualne ocieplenie i sposób wentylacji przestrzeni poddaszowej.

Przy zaznaczaniu elementów nośnych, wyróżnij ściany konstrukcyjne grubszą linią. Zaznacz położenie belek stropowych i nadproży nad otworami. Wskaż miejsca oparcia konstrukcji dachu na ścianach.

Rysując fundamenty, pokaż ich głębokość i szerokość. Uwzględnij izolację przeciwwilgociową i termiczną. Zaznacz sposób połączenia fundamentów ze ścianami i ewentualne zbrojenie.

Przygotowanie dokumentacji projektowej

Porządkowanie rysunków to kluczowy etap projektowania budynku gospodarczego. Oto jak to zrobić:

• Ponumeruj wszystkie rysunki
• Zgrupuj je tematycznie (rzuty, przekroje, elewacje)
• Stwórz stronę tytułową z podstawowymi informacjami
• Dodaj spis treści
• Umieść legendę objaśniającą symbole i oznaczenia
• Sprawdź spójność między wszystkimi rysunkami

Opis techniczny to tekstowe uzupełnienie rysunków. Powinien zawierać podstawowe dane o budynku: powierzchnię, kubaturę, liczbę kondygnacji. Opisz zastosowane rozwiązania konstrukcyjne i materiałowe.

Uwzględnij też informacje o instalacjach: elektrycznej, wodno-kanalizacyjnej czy grzewczej, jeśli są planowane.

Przygotowując specyfikację materiałów i kosztorys, zacznij od zestawienia wszystkich potrzebnych materiałów. Podaj ich ilości i jednostki miary. Następnie przypisz ceny jednostkowe i oblicz koszt całkowity. Uwzględnij też koszty robocizny i ewentualnych prac ziemnych. Pamiętaj o dodaniu marginesu na nieprzewidziane wydatki, zwykle 10-15% całości.

Uwzględnianie wymogów prawnych i budowlanych

Oto kluczowe przepisy, które musisz uwzględnić przy projektowaniu budynku gospodarczego:

Przepis	Opis
Odległość od granicy działki	Min. 4 m dla ściany z otworami, 3 m bez otworów
Maksymalna powierzchnia	35 m² bez pozwolenia na budowę
Wysokość	Max 5 m przy dachu stromym, 3 m przy płaskim
Liczba budynków gospodarczych	Max 2 na 500 m² działki

Proces uzyskiwania pozwolenia na budowę zaczyna się od przygotowania projektu budowlanego. Musi on być zgodny z miejscowym planem zagospodarowania przestrzennego lub warunkami zabudowy. Projekt składa się w starostwie powiatowym wraz z wnioskiem o pozwolenie.

Urząd ma 65 dni na wydanie decyzji. W tym czasie może poprosić o uzupełnienie dokumentacji lub wyjaśnienia.

Budynki gospodarcze do 35 m² nie wymagają pozwolenia, ale trzeba je zgłosić. Ograniczenia dotyczą też wysokości i odległości od granic. Pamiętaj, że lokalne przepisy mogą być bardziej restrykcyjne, zawsze sprawdzaj w swoim urzędzie.

Typowe błędy do uniknięcia podczas rysowania projektu

• Niedokładne pomiary działki - zawsze dwukrotnie sprawdzaj wymiary
• Ignorowanie przepisów budowlanych - może skutk ować koniecznością przeróbek
• Zbyt mała przestrzeń manewrowa - utrudni korzystanie z budynku
• Niedostateczna wentylacja - może prowadzić do problemów z wilgocią
• Brak uwzględnienia instalacji elektrycznej - utrudni późniejsze użytkowanie
• Nieodpowiednie nachylenie dachu - może powodować problemy z odprowadzaniem wody
• Zbyt małe drzwi - uniemożliwią wprowadzenie dużych sprzętów
• Brak izolacji fundamentów - narazi budynek na zawilgocenie

Programy komputerowe przydatne w projektowaniu

AutoCAD: Profesjonalne narzędzie do tworzenia precyzyjnych rysunków technicznych. Oferuje zaawansowane funkcje dla projektowania budynków gospodarczych.

SketchUp: Intuicyjny program do modelowania 3D, świetny do wizualizacji projektu garażu krok po kroku. Pozwala łatwo eksperymentować z różnymi układami.

Sweet Home 3D: Darmowe narzędzie do projektowania wnętrz i małych budynków. Idealne dla początkujących, którzy chcą narysować projekt budynku gospodarczego.

Archicad: Zaawansowany program BIM (Building Information Modeling), umożliwiający kompleksowe projektowanie budynku gospodarczego wraz z zarządzaniem informacjami o budynku.

Korzystanie z narzędzi cyfrowych znacznie usprawnia proces projektowania. Pozwalają one na łatwe wprowadzanie zmian, automatyczne obliczenia i tworzenie profesjonalnych wizualizacji. Dodatkowo, ułatwiają współpracę z innymi specjalistami i szybkie generowanie dokumentacji.

Kompleksowy przewodnik po projektowaniu budynku gospodarczego

Jak narysować projekt budynku gospodarczego to proces wymagający uwagi i precyzji. Od przygotowania narzędzi, przez określenie funkcji budynku, aż po rysowanie szczegółowych planów - każdy krok jest istotny. Kluczowe jest zrozumienie podstawowych pojęć, standardowych wymiarów i proporcji typowych dla budynków gospodarczych.

Proces projektowania obejmuje tworzenie planu działki, rysowanie rzutów, przekrojów i elewacji budynku. Należy pamiętać o dodaniu szczegółów konstrukcyjnych, takich jak konstrukcja dachu czy fundamenty. Przygotowanie kompletnej dokumentacji, uwzględniającej opis techniczny i kosztorys, jest ostatnim, ale nie mniej ważnym etapem.

Przy projektowaniu budynku gospodarczego niezbędne jest uwzględnienie wymogów prawnych i budowlanych. Unikanie typowych błędów i wykorzystanie odpowiednich programów komputerowych może znacznie ułatwić cały proces. Pamiętajmy, że dobrze zaprojektowany budynek gospodarczy powinien być nie tylko funkcjonalny, ale i estetyczny, harmonijnie komponujący się z otoczeniem.
