Płyta fundamentowa to kluczowy element konstrukcji budynku, zapewniający stabilność i trwałość. Jej przekrój składa się z kilku warstw, każda pełniąca ważną rolę. Od podłoża gruntowego po warstwę powierzchniową, płyta fundamentowa to skomplikowana struktura. Grubość płyty zależy od rodzaju gruntu i obciążeń budynku, wahając się od 20 do 60 cm. W niektórych przypadkach stosuje się dylatacje - szczeliny pozwalające na niezależne ruchy różnych części konstrukcji.
Najważniejsze informacje:- Płyta fundamentowa składa się z 7 głównych warstw
- Kluczowe elementy to podbudowa, izolacje, zbrojenie i beton
- Grubość płyty zależy od warunków gruntowych i obciążeń
- Dylatacje stosuje się w dużych płytach lub na zróżnicowanych gruntach
- Prawidłowe wykonanie płyty fundamentowej jest niezbędne dla trwałości budynku
Zrozumienie budowy płyty fundamentowej
Przekrój płyty fundamentowej to kluczowy element w konstrukcji budynku. To masywna, płaska struktura betonowa, która rozprowadza ciężar budynku na dużej powierzchni. Pełni rolę fundamentu, ale też bariery przeciwwilgociowej. Budowa płyty fundamentowej jest złożona - składa się z kilku warstw, każda z określoną funkcją.
Prawidłowe wykonanie przekroju fundamentu płytowego ma ogromne znaczenie. Zapewnia stabilność, izolację i trwałość całej konstrukcji. Błędy na tym etapie mogą prowadzić do poważnych problemów strukturalnych w przyszłości.
Struktura płyty fundamentowej musi być dostosowana do warunków gruntowych i obciążeń budynku. Dlatego kluczowe jest zrozumienie każdej warstwy i jej roli w całości konstrukcji.

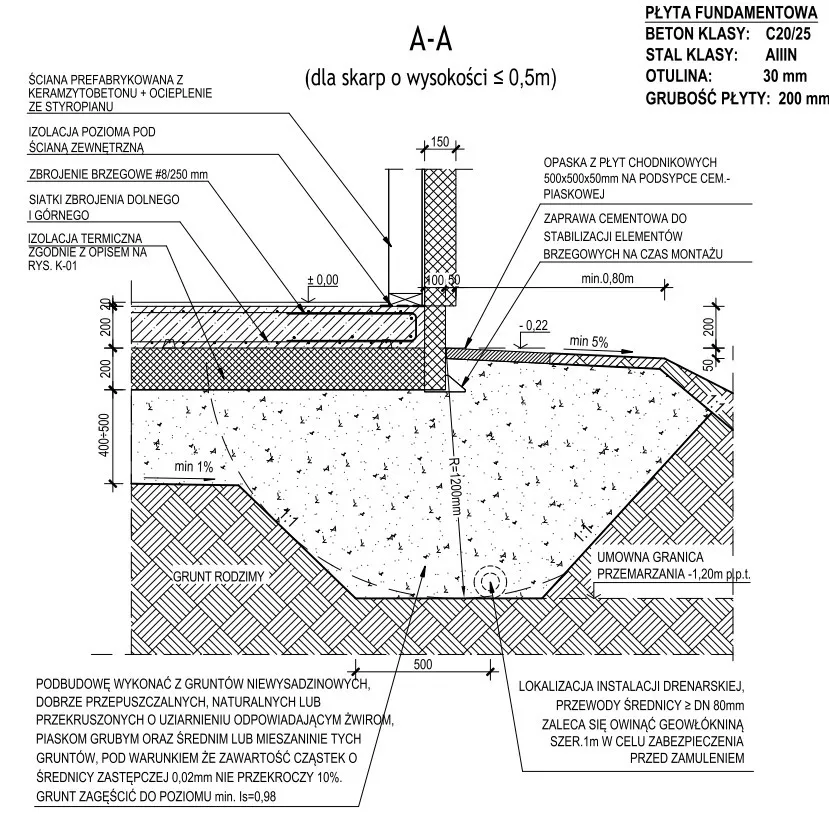

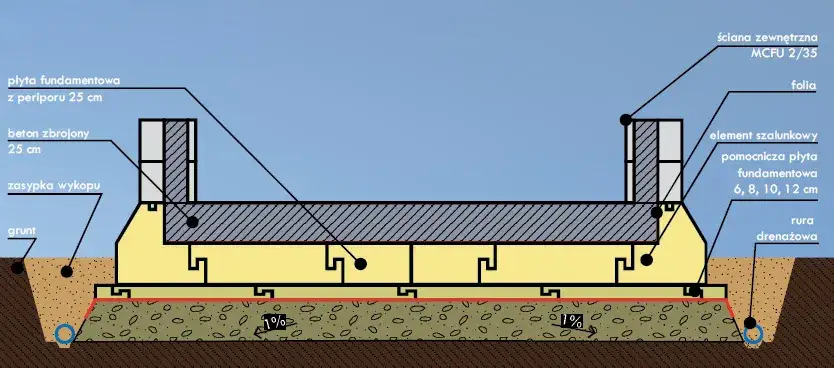

Warstwy przekroju płyty fundamentowej
Przekrój płyty fundamentowej składa się z siedmiu głównych warstw. Każda z nich pełni istotną funkcję w zapewnieniu stabilności, izolacji i trwałości konstrukcji.
- Warstwa podłoża gruntowego
- Podbudowa
- Izolacja przeciwwilgociowa
- Izolacja termiczna
- Warstwa zbrojenia
- Warstwa betonu
- Warstwa powierzchniowa
Warstwa podłoża gruntowego
Warstwa podłoża gruntowego to fundament przekroju płyty fundamentowej. To pierwszy krok w budowie, wymagający starannego przygotowania. Zwykle obejmuje usunięcie humusu i wykonanie wykopu.
Kluczowe jest odpowiednie zagęszczenie gruntu. Zapewnia to stabilne podłoże dla całej konstrukcji. Niedokładne przygotowanie tej warstwy może prowadzić do osiadania budynku i pęknięć w strukturze.
Podbudowa
Podbudowa w przekroju płyty fundamentowej to warstwa wykonana z żwiru lub kruszywa. Jej głównym zadaniem jest równomierne rozłożenie obciążeń z płyty na grunt. Dodatkowo, pełni funkcję drenażową.
Prawidłowe zagęszczenie i wilgotność podbudowy są kluczowe. Zapewniają one stabilność całej konstrukcji. Grubość tej warstwy zależy od warunków gruntowych i obciążeń budynku.
Izolacja przeciwwilgociowa
Izolacja przeciwwilgociowa to bariera chroniąca płytę fundamentową przed wilgocią z gruntu. Najczęściej stosuje się folie PE lub specjalne membrany. Warstwa ta musi być ciągła i szczelna.
Prawidłowe wykonanie izolacji przeciwwilgociowej jest kluczowe. Chroni ona przed zawilgoceniem płyty i dalszych elementów budynku. Zapobiega też powstawaniu grzybów i pleśni w konstrukcji.
Izolacja termiczna
Izolacja termiczna w przekroju płyty fundamentowej minimalizuje straty ciepła. Najczęściej stosuje się polistyren ekspandowany (EPS) lub ekstrudowany (XPS). Materiały te charakteryzują się niską przewodnością cieplną.
Grubość izolacji termicznej zależy od wymagań projektowych. Może składać się z kilku warstw. Prawidłowa izolacja termiczna fundamentu znacząco wpływa na efektywność energetyczną całego budynku.
Warstwa zbrojenia
Konstrukcja płyty fundamentowej wymaga odpowiedniego zbrojenia. To kluczowy element zapewniający wytrzymałość płyty. Zbrojenie wykonuje się z prętów stalowych o średnicy 12-16 mm oraz strzemion 6-8 mm.
Układ zbrojenia jest dwukierunkowy. Zapewnia to równomierne rozłożenie naprężeń w płycie. Górne i dolne warstwy zbrojenia są połączone strzemionami.
Prawidłowe rozmieszczenie i wiązanie prętów zbrojeniowych jest kluczowe. Wpływa na nośność i trwałość całej konstrukcji. Błędy na tym etapie mogą prowadzić do pęknięć i uszkodzeń płyty.
Warstwa betonu
Warstwa betonu to główny element nośny płyty fundamentowej. Beton wylewa się na wcześniej ułożone zbrojenie. Grubość tej warstwy zależy od obciążeń i charakterystyki gruntu.
Zwykle grubość betonu waha się od 20 do 60 cm. Kluczowe jest użycie odpowiedniej klasy betonu i prawidłowe jego zagęszczenie. Zapewnia to odpowiednią wytrzymałość i trwałość konstrukcji.
Warstwa powierzchniowa
Warstwa powierzchniowa to ostatni element przekroju płyty fundamentowej. Najczęściej jest to gładka wylewka cementowa, zwana szlichtą. Stanowi ona podkład pod dalsze wykończenie podłogi.
Grubość płyty fundamentowej
Grubość płyty fundamentowej zależy od rodzaju gruntu i obciążeń budynku. Dla słabych gruntów niespoistych, takich jak piaski, zaleca się minimum 40 cm. Na gruntach spoistych można zastosować płyty o grubości od 30 cm.
| Rodzaj gruntu | Zalecana grubość płyty |
|---|---|
| Słabe grunty niespoiste (np. piaski) | Minimum 40 cm |
| Grunty spoiste | Od 30 cm |
| Bardzo dobre grunty skaliste | Minimum 20 cm |
Wpływ warunków gruntowych na projekt płyty
Warunki gruntowe mają kluczowy wpływ na projekt płyty fundamentowej. Rodzaj gruntu determinuje nie tylko grubość płyty, ale też jej zbrojenie i izolację. Na gruntach słabonośnych konieczne może być zastosowanie grubszej płyty lub dodatkowego wzmocnienia.
Grunty spoiste, jak gliny, wymagają szczególnej uwagi. Mogą powodować nierównomierne osiadanie budynku. W takich przypadkach stosuje się często płyty o zmiennej grubości lub dodatkowe wzmocnienia na krawędziach.
Na terenach o wysokim poziomie wód gruntowych konieczne jest zastosowanie specjalnej izolacji przeciwwodnej. Może to wpłynąć na całą strukturę płyty fundamentowej. Dlatego przed rozpoczęciem projektowania niezbędne jest przeprowadzenie dokładnych badań geotechnicznych.

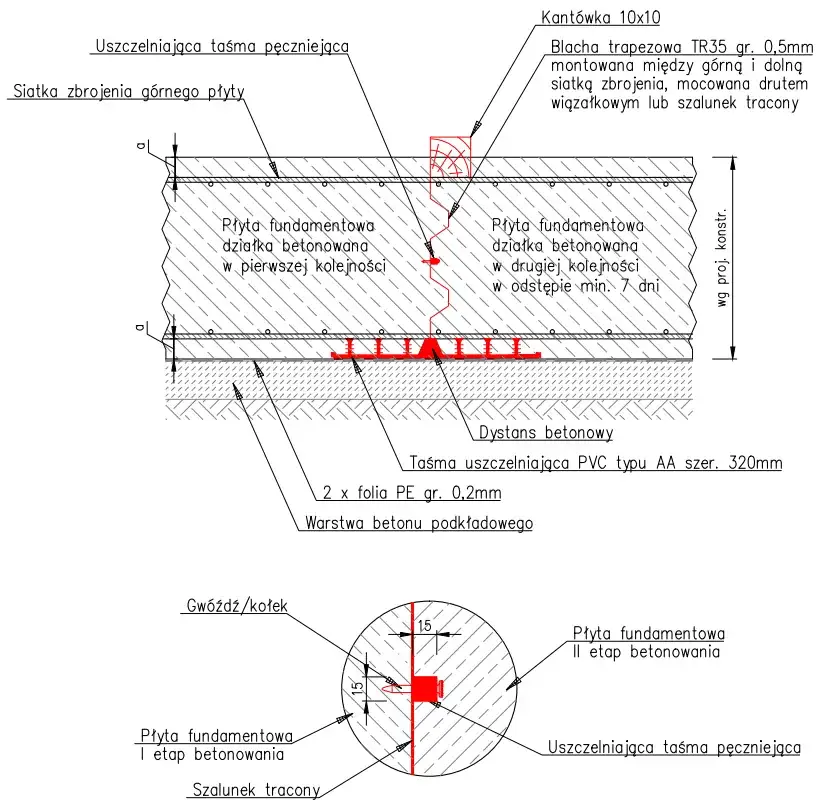

Dylatacje w płycie fundamentowej
Dylatacje to szczeliny w płycie fundamentowej, pozwalające na niezależne ruchy różnych segmentów konstrukcji. Stosuje się je przy dużych płytach lub na gruntach o zróżnicowanej nośności. Zapobiegają one pęknięciom wynikającym z naprężeń termicznych lub nierównomiernego osiadania.
Prawidłowe wykonanie dylatacji jest kluczowe. Muszą one przechodzić przez całą grubość płyty i być wypełnione materiałem elastycznym. Lokalizacja dylatacji powinna być dokładnie zaplanowana na etapie projektowania przekroju płyty fundamentowej.
Prawidłowe wykonanie płyty fundamentowej
Prawidłowe wykonanie płyty fundamentowej wymaga przestrzegania kilku kluczowych zasad. Precyzja na każdym etapie jest niezbędna dla zapewnienia trwałości i stabilności konstrukcji. Oto lista najważniejszych wskazówek:
- Dokładne przygotowanie i zagęszczenie podłoża gruntowego
- Prawidłowe ułożenie i połączenie warstw izolacji
- Precyzyjne rozmieszczenie i wiązanie zbrojenia
- Użycie betonu odpowiedniej klasy i jego prawidłowe zagęszczenie
- Właściwe pielęgnowanie betonu po wylaniu
- Wykonanie dylatacji zgodnie z projektem
Kluczowe jest też przestrzeganie kolejności prac. Każdy etap musi być wykonany prawidłowo przed przejściem do następnego. Niedokładności na wczesnych etapach mogą prowadzić do poważnych problemów w przyszłości.
Najważniejsza porada: Nie oszczędzaj na jakości materiałów i fachowości wykonawców. Błędy w wykonaniu płyty fundamentowej są trudne i kosztowne do naprawienia w późniejszym etapie.
Znaczenie przekroju płyty dla trwałości budynku
Prawidłowo wykonany przekrój płyty fundamentowej ma kluczowe znaczenie dla trwałości całego budynku. To fundament, na którym opiera się cała konstrukcja. Zapewnia stabilność, chroni przed wilgocią i minimalizuje straty ciepła.
Dobrze zaprojektowana i wykonana płyta fundamentowa może służyć przez dziesiątki lat bez konieczności napraw. Chroni budynek przed osiadaniem, pękaniem ścian i innymi problemami strukturalnymi. Inwestycja w wysoką jakość na tym etapie to oszczędność w długim terminie.
Klucz do stabilnego domu: prawidłowy przekrój płyty fundamentowej
Przekrój płyty fundamentowej to znacznie więcej niż tylko betonowa podstawa budynku. To skomplikowana struktura składająca się z siedmiu kluczowych warstw, każda z własną, istotną funkcją. Od warstwy podłoża gruntowego po warstwę powierzchniową, każdy element ma znaczenie dla stabilności, izolacji i trwałości całej konstrukcji.
Prawidłowe wykonanie każdej warstwy jest kluczowe. Błędy na etapie budowy płyty fundamentowej mogą prowadzić do poważnych problemów w przyszłości, takich jak pękanie ścian czy nierównomierne osiadanie budynku. Dlatego tak ważne jest zrozumienie roli każdej warstwy i stosowanie się do zasad prawidłowego wykonania.
Pamiętajmy, że konstrukcja płyty fundamentowej musi być dostosowana do konkretnych warunków gruntowych i obciążeń budynku. Nie ma jednego uniwersalnego rozwiązania. Inwestycja w wysokiej jakości materiały i fachową wiedzę na tym etapie to gwarancja stabilności i trwałości domu na długie lata.
